Артикул:
27019984
Модель—NBS 65-40- 160_4T_380_BQCE
- NBS 65-40- 160_4T_380_BQCE
- NBS 65-40- 200_11T_380_BQCE
- NBS 65-40- 200_5.5T_380_BQCE
- NBS 65-40- 200_7.5T_380_BQCE
83 311 ₽/шт
В наличии: 3
В корзину
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
NBS
Мощность, кВт
4
Напряжение, В
380
Расход, м3/ч
25
Материал корпуса
Нержавеющая сталь AISI 304
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
DN 65
Патрубок на напорной стороне
DN 40
Максимальное рабочее давление, бар
10
Температура перекачиваемой жидкости, °С
-20…+120

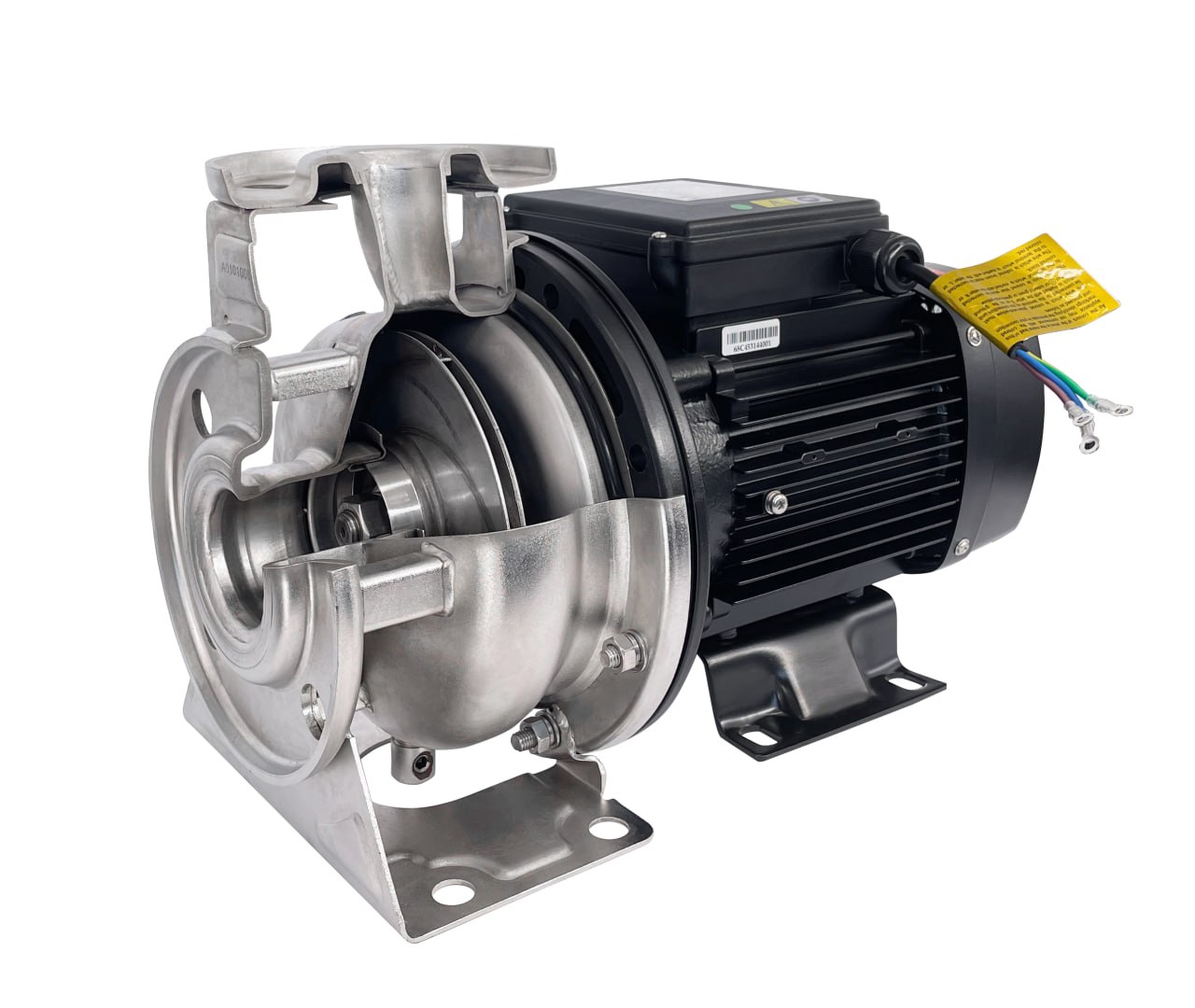

NBS – серия моноблочных насосов с гидравлической частью из нержавеющий стали.
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 160 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
Размеры
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 160 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах

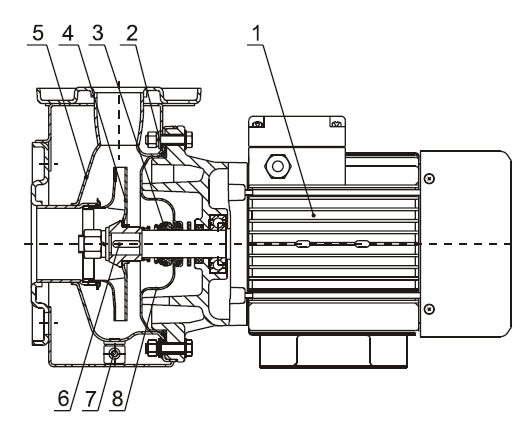

| № | Деталь | Материал |
| 1 | Электродвигатель | |
| 2 | Уплотнение | EPDM |
| 3 | Торцевое уплотнение | Карбид кремния/графит/EPDM |
| 4 | Рабочее колесо | Нержавеющая сталь |
| 5 | Корпус насоса | Нержавеющая сталь |
| 6 | Вал насоса | Нержавеющая сталь |
| 7 | Дренажное отверстие | Нержавеющая сталь |
| 8 | Крышка насоса | Нержавеющая сталь |
Электродвигатель
Насосы NBS оснащаются стандартными электродвигателями закрытого типа с вентиля торным охлаждением. Частота вращения вала составляет 2900 об/мин,
мощность составляет от 1,1 до 37 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц.
Степень пыле и влагозащиты: IP55, класс F.
Класс энергоэффективности 1 фазных двигателей – IE1, 3 фазных – IE2.
Насосы NBS оснащаются стандартными электродвигателями закрытого типа с вентиля торным охлаждением. Частота вращения вала составляет 2900 об/мин,
мощность составляет от 1,1 до 37 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц.
Степень пыле и влагозащиты: IP55, класс F.
Класс энергоэффективности 1 фазных двигателей – IE1, 3 фазных – IE2.

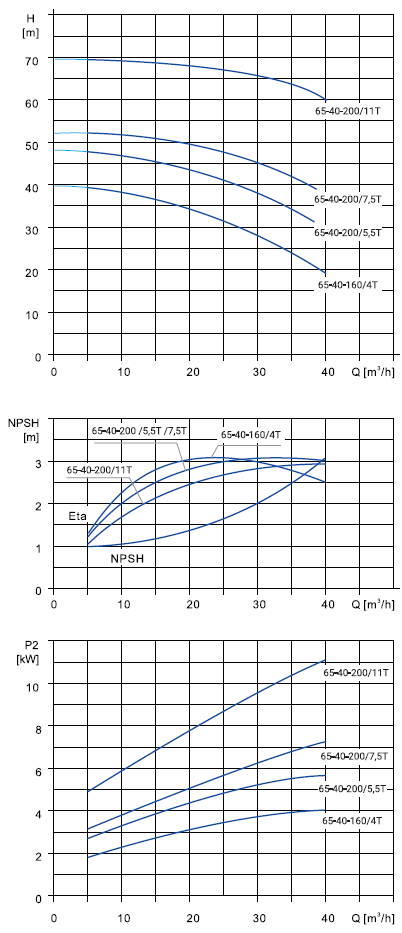

| Модель | Артикул | Qном, м3/ч | Нном, м | Р2, кВт | Напряжение, В | Масса, кг |
| NBS 65-40- 160_4T_380_BQCE | 27019984 | 25 | 32 | 4 | 380 | 49,5 |
| NBS 65-40- 200_5,5T_380_BQCE | 27019983 | 25 | 42,5 | 5,5 | 380 | 62,5 |
| NBS 65-40- 200_7,5T_380_BQCE | 27019982 | 25 | 48 | 7,5 | 380 | 74 |
| NBS 65-40- 200_11T_380_BQCE | 27019981 | 25 | 67 | 11 | 380 | 93 |

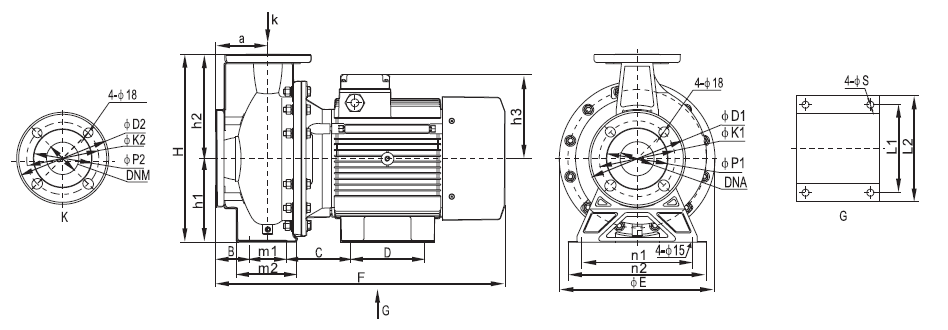

| Модель | Размеры, мм | ||||||||||||||||||||||
| E | F | H | h1 | h2 | h3 | a | m1 | m2 | n1 | n2 | B | C | D | ØS | L1 | L2 | ØD1 | Øk1 | ØP1 | ØD2 | ØK2 | ØP2 | |
| NBS 65-40-160/4T | 256 | 491 | 292 | 132 | 160 | 279 | 80 | 70 | 118 | 190 | 240 | 45 | 114 | 140 | 15 | 190 | 225 | 185 | 145 | 115 | 150 | 110 | 80 |
| NBS 65-40-200/5,5T | 300 | 554 | 360 | 160 | 200 | 322 | 100 | 70 | 118 | 212 | 264 | 65 | 124 | 140 | 15 | 190 | 230 | 185 | 145 | 115 | 150 | 110 | 80 |
| NBS 65-40-200/7,5T | 300 | 579 | 360 | 160 | 200 | 322 | 100 | 70 | 118 | 212 | 264 | 65 | 124 | 140 | 15 | 190 | 230 | 185 | 145 | 115 | 150 | 110 | 80 |
| NBS 65-40-200/11T | 300 | 615 | 360 | 160 | 200 | 342 | 100 | 70 | 118 | 212 | 264 | 65 | 161 | 140 | 15 | 216 | 255 | 185 | 145 | 115 | 150 | 110 | 80 |
Листы данных
NBS 65-40-160_4T 27019984
269,8 кб
NBS 65-40-200_5,5T 27019983
269,4 кб
NBS 65-40-200_7,5T 27019982
270,8 кб
NBS 65-40-200_11T 27019981
269,5 кб
